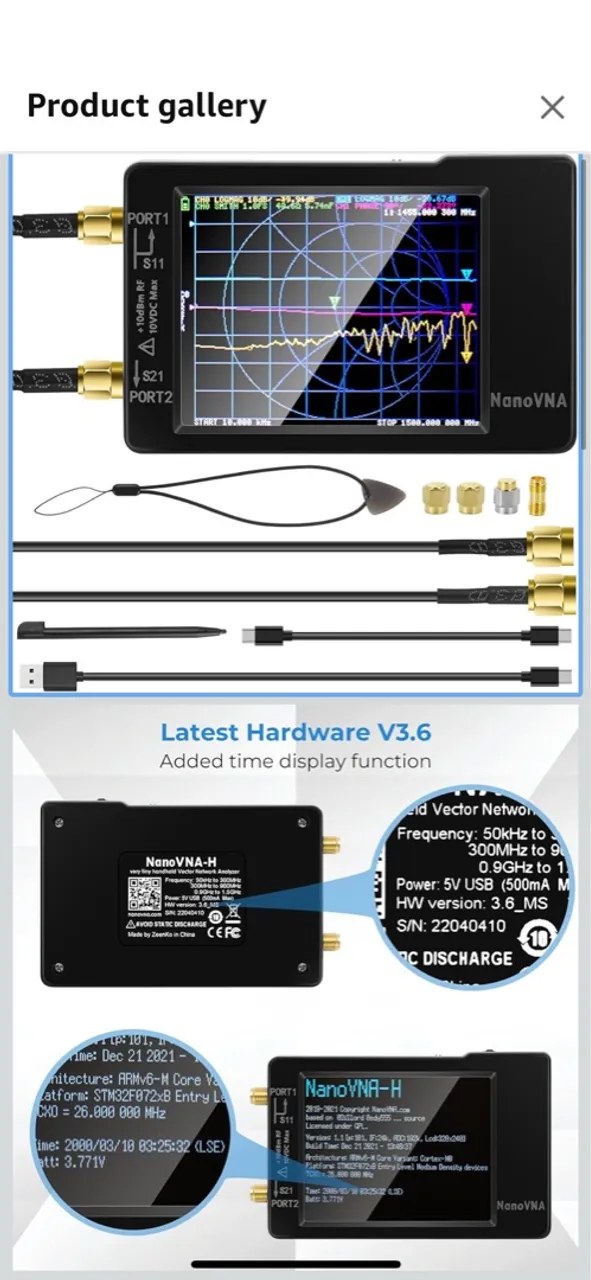

O equipamento mostrado é um NanoVNA-H, um analisador vetorial de rede portátil usado para medições de RF. Ele serve para medir parâmetros como S11 e S21, fazendo análise de antenas, cabos, filtros, redes de RF e ressonâncias.
Principais características (visíveis nas imagens):
? Display colorido com gráficos Smith Chart, magnitude e fase.
? Duas portas RF:
? PORT1 (S11) - geralmente usada para medições de retorno/impedância.
? PORT2 (S21) - usada para análise de transmissão.
? Faixa de frequência indicada no painel:
50 kHz a 300 MHz, ampliada até 900 MHz a 1,5 GHz dependendo da calibração e firmware.
? Alimentação: 5V USB (500 mA).
? Hardware Version: V3.6_MS.
? Arquitetura interna: ARM Cortex-M (STM32F072/STM32F103 - depende da revisão).
? Inclui:
? Cabos coaxiais SMA de teste
? Conjunto de calibração (Open, Short, Load - conectores dourados)
? Caneta touch
? Correia de pulso
? Cabo USB tipo-C
? Adaptadores SMA
Funções exibidas:
? Gráficos de SWR, fase, perda de retorno, perda de inserção.
? Tela inicial mostrando:
? Data e hora
? Versão do firmware
? Tensão da bateria (ex: 3.77V)
? Advertência Avoid Static Discharge por proteção ESD.
Aplicações comuns:
? Ajuste e análise de antenas (VHF/UHF/HF)
? Medição de cabos coaxiais e conectores
? Verificação de filtros e ressonadores
? Desenvolvimento de projetos RF amadores e profissionais
