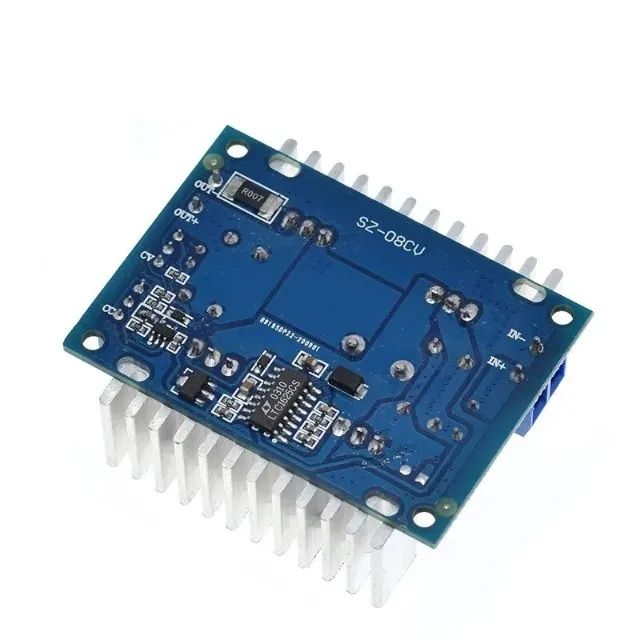

Módulo duplo Step Up e Step Down, Módulo Converter, Kit DIY, DC 5-30 a 1.25-30V, 8A
Módulo duplo Step Up e Step Down, Módulo Converter, Kit DIY, DC 5-30 a 1.25-30V, 8A
Características:
Este é um módulo conversor de energia DC não isolado com longa vida útil.
Alta potência e saída estável, converte 5-30VDC para 1.25-30VDC.
Componentes de alta qualidade garantem alta eficiência de conversão até 93%.
Ele suporta sobre corrente, curto-circuito, proteção contra temperatura.

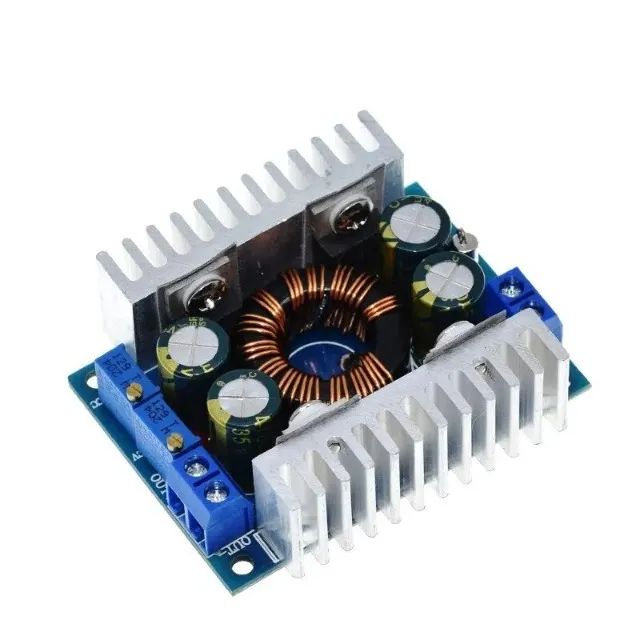

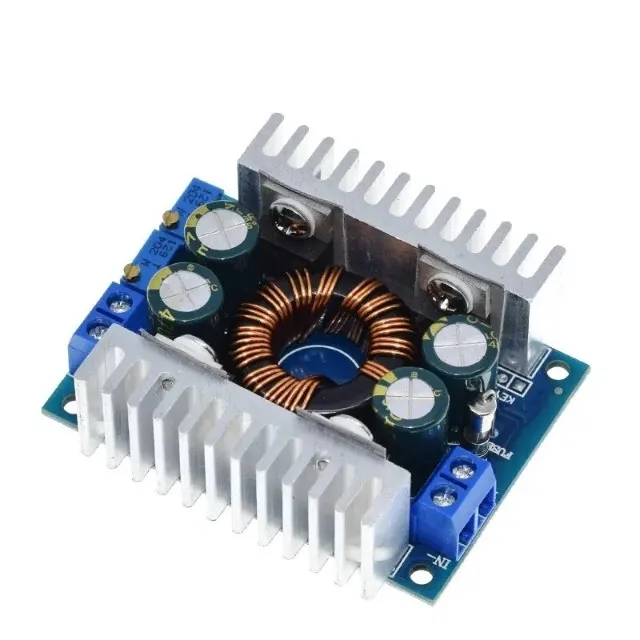

Projetado com dois dissipadores para melhor dissipação do calor.
Especificação:
Tipo: A retificação síncrona Não-isolada automaticamente intensifica o módulo up/down
Entrada Tensão: DC5-30V
Corrente de entrada: 8A, (MAX) 10A, (dentro de 6A para o trabalho a longo prazo)
Corrente quieta: 4mA (haverá desvio quando a tensão de trabalho for diferente)
Saída Tensão: 1.25-30V continuamente ajustável
10A (MAX) (refrigerar natural a longo prazo dentro de 5A, reduz por favor o valor avaliado quando a alta tensão da saída), aumenta a dissipação de calor ou reduz o valor avaliado quando a temperatura do módulo está sobre 65 ?
Escala atual constante da saída: 0.2-10A
Temperatura operacional: -40 ? a + 85 ?
Freqüência: 150KHz
Eficiência De Conversão: Típico 91%, máximo 93%
Sobre a proteção atual: Sim
Proteção contra curto-circuito: Sim (proteção limitante atual)
Proteção sobre a temperatura: Sim (reduza automaticamente a tensão da saída)
Proteção reversa da entrada: Não, conecte por favor a um diodo na série na entrada se necessário
Proteção do fluxo traseiro da saída: Sim, não precisa de adicionar o diodo quando usado carregando.
Método da fiação: Saída do bloco terminal, (IN é entrada, OUT é saída)

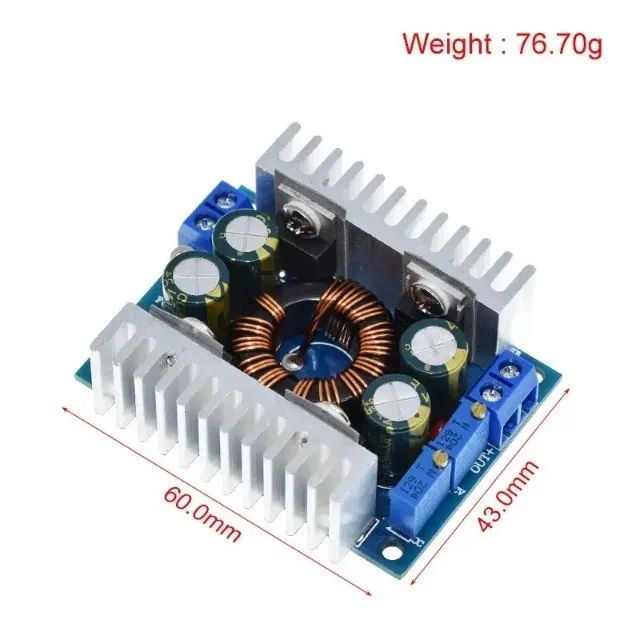

Peso: 70g/2,5 oz (aprox.)
Lista do pacote
1 * módulo
Ajuste atual:
1, ajuste o potenciômetro do CV, ajuste a tensão da saída de acordo com as exigências da carga.
2, gire o potenciômetro CC anti-horário sobre 30 círculos, (isto é. A corrente de saída é definida como mínima), conectado ao LED, defina o potenciômetro CC para a corrente necessária.
Se você usar o módulo para carregar a bateria, conecte-a à saída após a bateria estar totalmente descarregada. Ajuste CC para a corrente necessária. Porque se mais energia for deixada na bateria, menos corrente de carga será.
Por favor não use curto-circuito para ajustar a corrente.
