Informações Gerais
Características:
Com uma ampla faixa de tensão de entrada de 6V a 40V, o conversor abaixador pode ajustar com precisão a tensão e a corrente de saída.
A eficiência pode ser de até 96%, medida a 20A, convertendo 24V a 12V.
Ele é projetado com 75V/80A grande corrente dupla MOS tubo.
Entrada e saída usam alta freqüência baixa resistência capacitor eletrolítico, baixa ondulação, saída estável.
A fiação é conveniente com estes grandes terminais atuais do parafuso 30A.

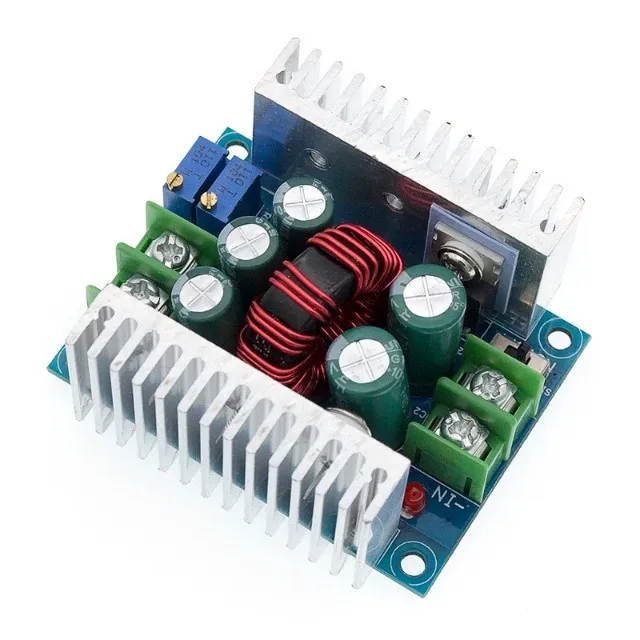

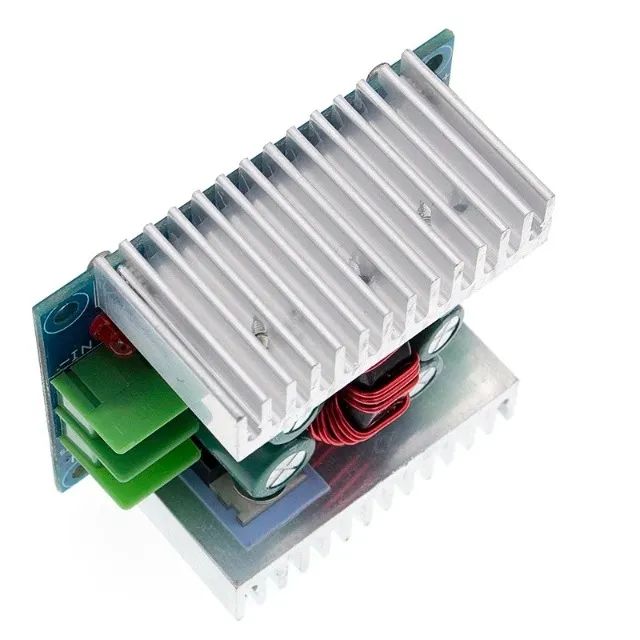

O módulo do fanfarrão tem o dissipador 2 que poderiam aumentar a dissipação térmica.
Quando houver uma grande diferença entre a tensão de entrada e saída, diminua a potência e a corrente.
Especificações:
Tensão de entrada: 6V a 40V DC(10V a 40V é sugerido)
Saída Voltagem: 1.2V a 36V DC
Corrente de saída: 20A (máx.), 15A (sugerido)
Eficiência: 95%(24V a 12V, 20A)
Saída Ripple: ? 50mV
Fiação Método: Terminal
Proteção contra curto-circuito: Auto-recuperação (não pode curto-circuito por muito tempo)
Tamanho: 60x53x27mm/2,36x2,08x1,06"

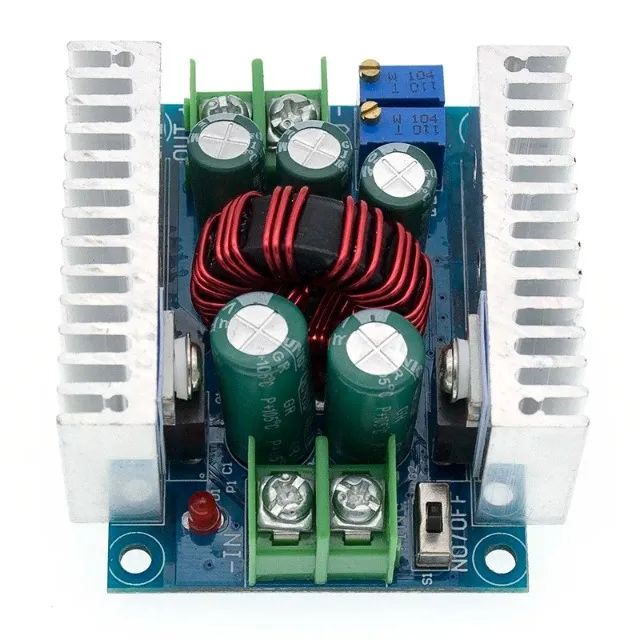

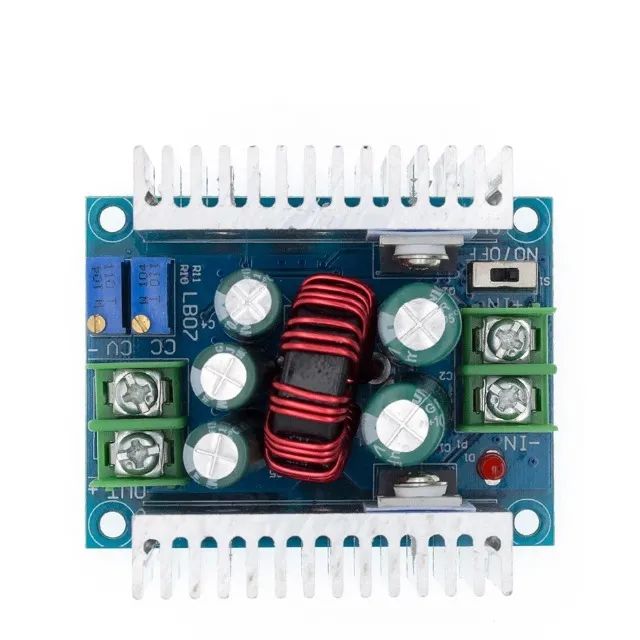

VO +: Saída positiva
VO-: Saída negativa
+ IN: Entrada positiva
-IN: Entrada negativa
CV: Saída tensão ajuste
CC: Saída ajuste atual
EN: Ativar, baixo nível de tensão desligar a saída; suspensão, nível de alta tensão é eficaz
Quando a entrada e a saída são comuns aterradas, sem carga CV saída tensão constante, CC saída corrente constante
